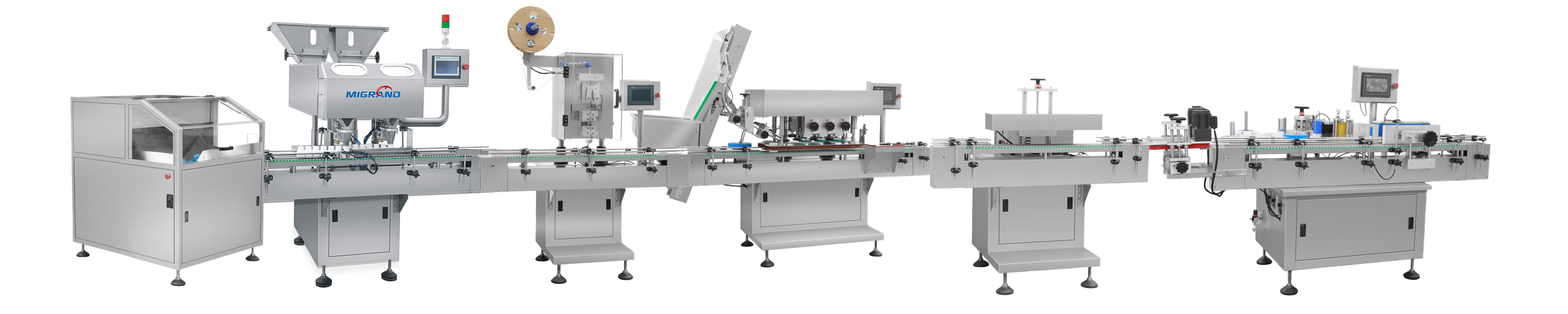

Máy tính bảng CCD 24 kênh và máy làm đầy chai

Nguyên tắc làm việc

◆  Chai Unscrambler

◆ Máy đếm CCD GDS-24 (rung động để cho ăn, từ chối khiếm khuyết)

Trong cơ chế truyền chai, nút chai trên chai cho ăn chai theo dõi các chai từ quy trình cuối cùng trong tư thế đóng chai để làm đầy. Dưới sự rung động của tấm sóng cho ăn, các sản phẩm có thứ tự vào silo nơi lắp đặt cảm biến quang điện. Các sản phẩm rơi vào silo y học và được tính một cách định lượng bởi cảm biến đếm quang điện, và sau đó đổ đầy vào chai ở vị trí đóng chai.

◆ Máy đầu vào hút ẩm

◆  Máy đóng nắp

◆ Máy niêm phong cảm ứng từ tính

◆ Máy ghi nhãn

◆ Chai Unscrambler

◆ Máy tính carm

Tính năng chính

1.) Độ phân giải cao: Cảm biến hồng ngoại truyền thống có khoảng 10 đến 15 điểm phát hiện trên mỗi kênh, trong khi bộ đếm CCD của chúng tôi có trung bình khoảng 250 điểm hình ảnh trên mỗi kênh, tương đương với độ chính xác phát hiện là 0,12mm.

2.) Nhận dạng máy tính bảng kép: Máy tính bảng đôi có thể được nhận ra. Chúng tôi biết rằng máy đếm của chúng tôi có thể có các lớp, nhưng trên thực tế, không thể chồng chéo hoàn toàn trong quá trình rơi và cảm biến hồng ngoại sẽ không thể đối phó với nó. CCD này có thể được tính toán theo khu vực chiếu. Độ chính xác của việc xác định các lớp là hơn 10 lần so với các cảm biến hồng ngoại.

3.) Loại bỏ các hạt bị hỏng: Vì chiều rộng của các hạt thuốc có thể được đo chính xác, và sau đó hình chiếu của các hạt thuốc có thể được tính theo thời gian giảm, do đó có thể thấy sự khác biệt giữa các hạt bị vỡ nhỏ và các hạt thuốc bình thường. Tiêu chuẩn cao nhất có thể được cảm nhận bởi các cảm biến truyền thống là độ dày của máy tính bảng. Kích thước này có thể được thêm vào kích thước của độ dày, nghĩa là chiều rộng phát hiện. Một phần ba các mảnh có thể được loại bỏ. Điều này chủ yếu được xác định bởi thái độ của cơ thể rơi tự do.

4.) Bụi hạt: Vì camera CCD được sử dụng để hình ảnh qua đèn nền, nguồn sáng do công ty chúng tôi phát triển có độ sáng cao và có thể tự động điều chỉnh ánh sáng, kết hợp hoàn hảo với thuật toán chương trình và có thể tự động tăng độ sáng của nguồn sáng với sự gia tăng của bụi; Mặt khác, vì máy ảnh CCD cách xa nơi tạo ra bụi, nên không dễ bị ô nhiễm.

5.) Ghi toàn bộ quá trình: Thẻ bộ nhớ 32G có thể được trang bị nội bộ. Chúng tôi phát triển hệ thống ghi âm tốc độ cao của riêng mình và hợp tác với hệ thống đồng hồ chính xác để ghi lại chính xác dữ liệu chiếu và thời gian sản xuất của các hạt thuốc được sản xuất trong năm gần đây. Với hệ thống giao diện người đàn ông của chúng tôi, chúng tôi có thể xem dữ liệu hình ảnh lịch sử tại mọi thời điểm. Có lợi thế của các chức năng dưới đây:

Đầu tiên, nó thuận tiện cho nguồn gốc sản phẩm. Nó có thể theo dõi các hình ảnh được chiếu trong tất cả các loại thuốc trong quá trình sản xuất, bao gồm các cơ quan nước ngoài đi qua các loại thuốc và các mảnh nhỏ trong quá trình sản xuất.

Thứ hai, nó là thuận tiện cho việc gỡ lỗi thiết bị. Một khi xi lanh không hoạt động bình thường và khiến các máy tính bảng bật lên, nó có thể giúp đánh giá xem hình trụ có bình thường bằng hình ảnh đặc biệt của thuốc bật lên hay không,

Thứ ba, các tham số đếm có thể được điều chỉnh.

6.) Debuging cài đặt đơn giản và sử dụng: Hàm rất mạnh, nhưng việc cài đặt và gỡ lỗi cũng rất đơn giản. Bạn có thể hoạt động theo các bước được chỉ định trong giao diện-máy sau khi hướng dẫn sử dụng video để đào tạo và có thể hoàn thành việc cài đặt, gỡ lỗi và thay thế.

7.) Chu kỳ quét ổn định: Bộ xử lý bốn lõi nâng cao hơn được thông qua. Chu kỳ quét của chúng tôi là một chu kỳ quét cứ sau 1mm của các hạt thuốc. Đa lõi được sử dụng để nhận dạng khu vực và nhận dạng hình dạng đơn giản;

Bộ xử lý áp dụng việc mua lại trực tiếp và xử lý thuật toán, và sẽ hợp tác với bảng đo và kiểm soát để kiểm soát đầu ra. Không có thiết bị nào khác trong vòng kín của toàn bộ quá trình, vì vậy nó ổn định hơn.

8.) Giao diện máy-máy mạnh mẽ: Kết hợp với camera CCD, phần mềm giao diện người máy được phát triển bởi công ty chúng tôi chạy trên Windows System;

Đầu tiên, nó không chỉ có thể điều khiển thiết bị, mà còn hiển thị và phát video cài đặt và gỡ lỗi;

Thứ hai, hình ảnh của máy ảnh có thể được hiển thị trong thời gian thực;

Thứ ba, bạn có thể xem qua tất cả các hình ảnh lịch sử;

Thứ tư, nó có thể hỗ trợ phát triển theo dõi mạnh mẽ và phức tạp hơn

9.) Bảo trì hệ thống: Vì toàn bộ hệ thống được phát triển bởi công ty của chúng tôi, khi người dùng cung cấp cho chúng tôi tín hiệu điểm nóng WiFi, thiết bị của chúng tôi có thể được kết nối với mạng và sau khi mạng được kết nối:

Có thể nâng cấp từ xa phần mềm giao diện người máy,

Có thể nâng cấp hệ thống cảm biến CCD từ xa,

Có thể nâng cấp hệ thống bo mạch chủ đo lường và điều khiển từ xa;

10.) Báo động tự động về tình trạng thiếu silo: vì thiếu vật liệu trong silo và tắt máy tự động không có vật liệu trong silo.

11.) Xi lanh trục kép: Nó được sử dụng để kiểm soát việc cho ăn chai, làm đầy thuốc và đặt chai. Nó có những ưu điểm của cấu trúc đơn giản, điều chỉnh thuận tiện và kiểm soát ổn định.

12.) Với thiết bị điều khiển quang điện: Khi không có chai hoặc khi chai bị chặn, thiết bị sẽ dừng tự động mà không cần đếm. Khi nó trở lại bình thường, thiết bị sẽ tự động khởi động hoạt động.

13.) Điều chỉnh chiều cao chai: Khi thay thế các chai bằng các độ cao khác nhau, nó có thể được nhận ra bằng cách sử dụng chế độ điều chỉnh điện và các công tắc giới hạn trên và dưới, được điều khiển trên màn hình cảm ứng.

14.) Chế độ khắc phục sự cố có sẵn: Trong trường hợp lỗi thiết bị, thiết bị sẽ bị tắt và thông tin tắt báo thức sẽ được hiển thị trên màn hình. Đồng thời, nó sẽ được loại bỏ thông qua chế độ hoạt động được hiển thị trên màn hình.

15.) Bảo trì và sửa chữa đơn giản và đơn giản: Cấu trúc thiết kế mô-đun và cách khóa các bộ phận thông qua xi lanh cho phép nhận ra công cụ tự do tháo gỡ theo nghĩa thực tế, điều này không chỉ tạo điều kiện cho việc bảo trì và sửa chữa, mà còn tránh được sự cố định. trên người dùng.

16.) Tiếng ồn thấp của máy làm việc: Mô -đun rung với chuyển đổi tần số sóng đầy đủ và kết hợp lò xo được áp dụng để giảm ít nhất 10dB so với các đồng nghiệp.
